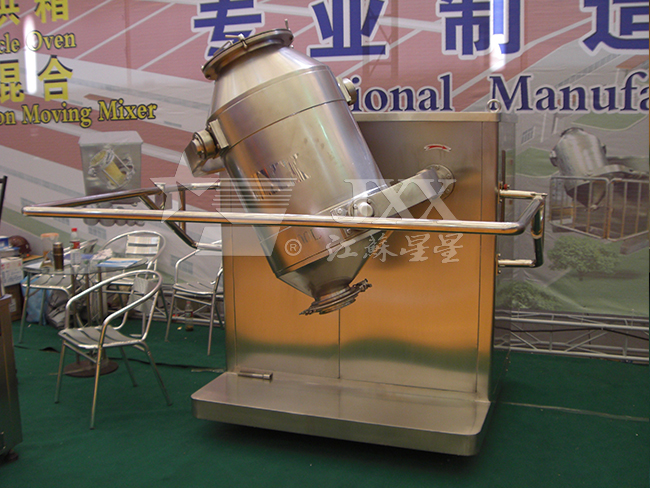

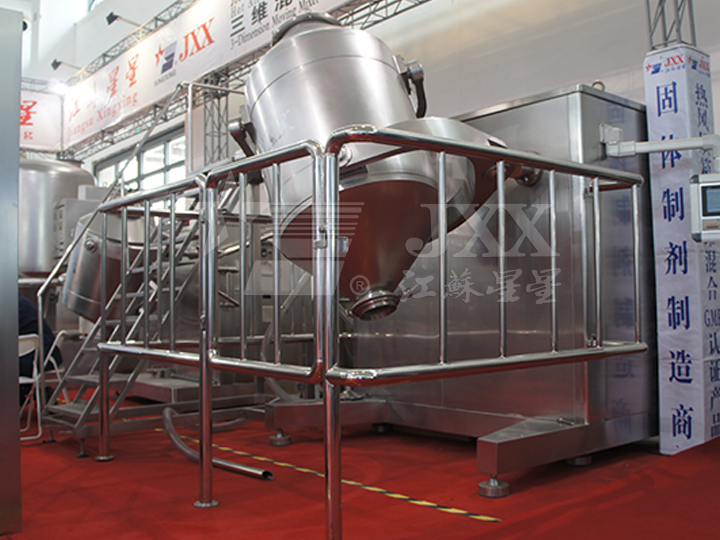

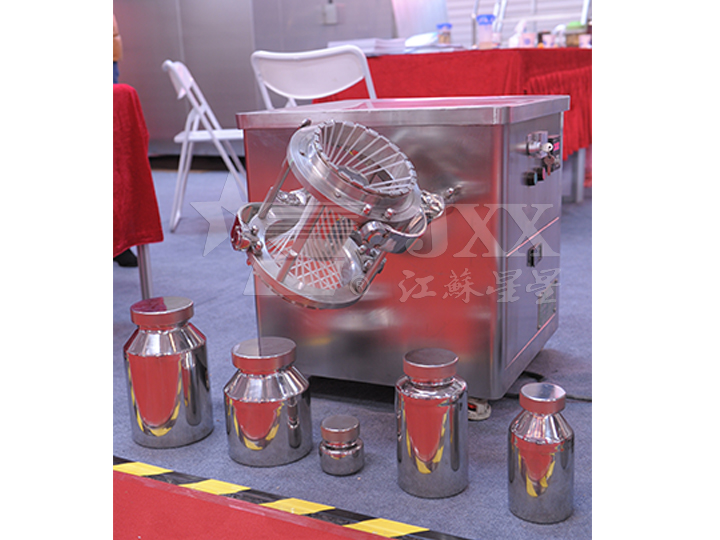

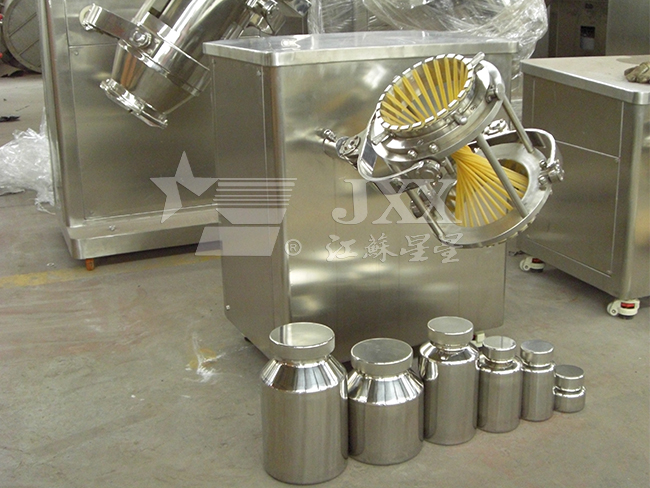

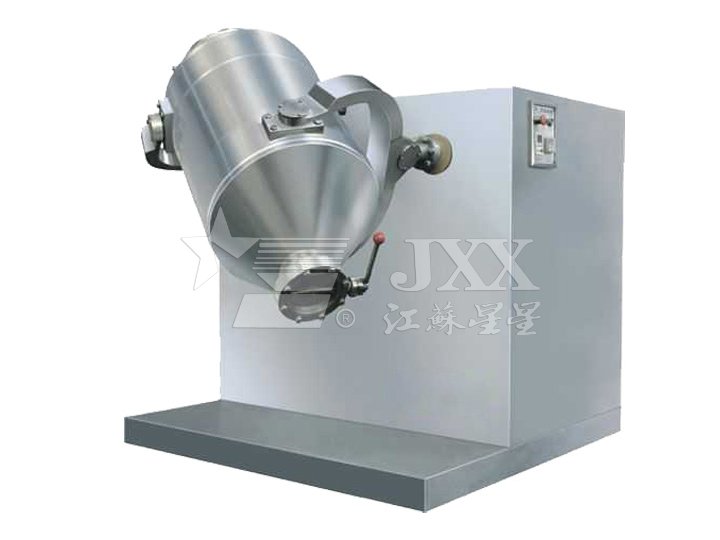

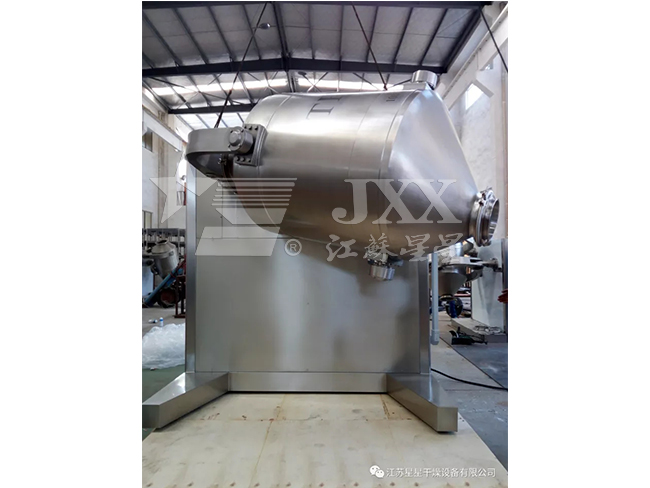

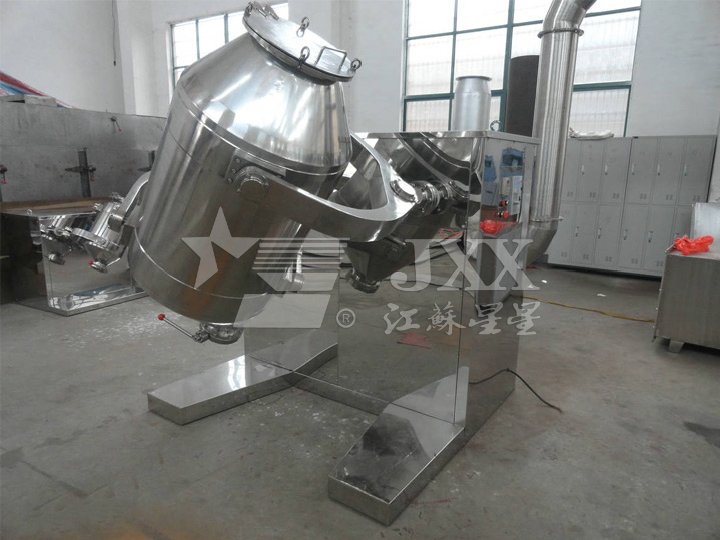

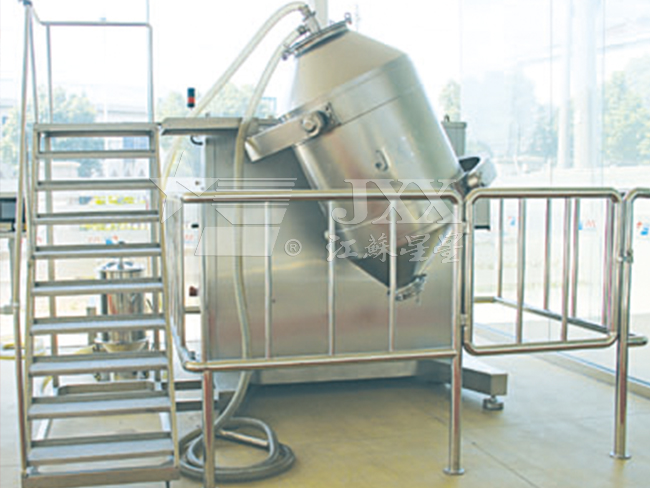

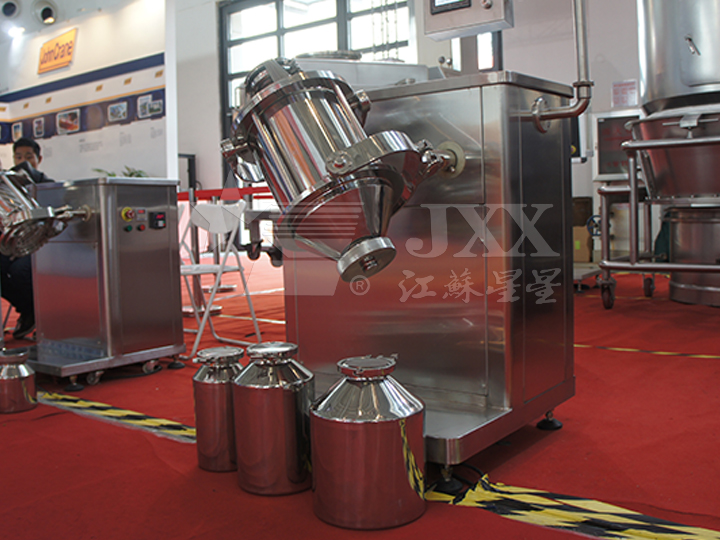

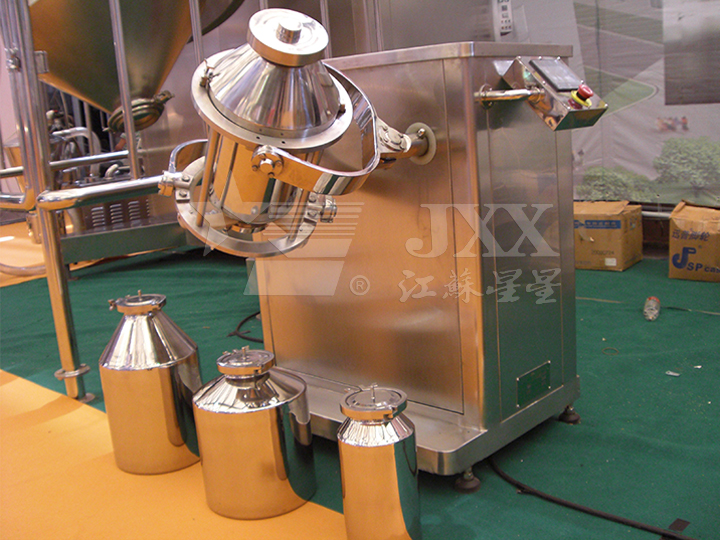

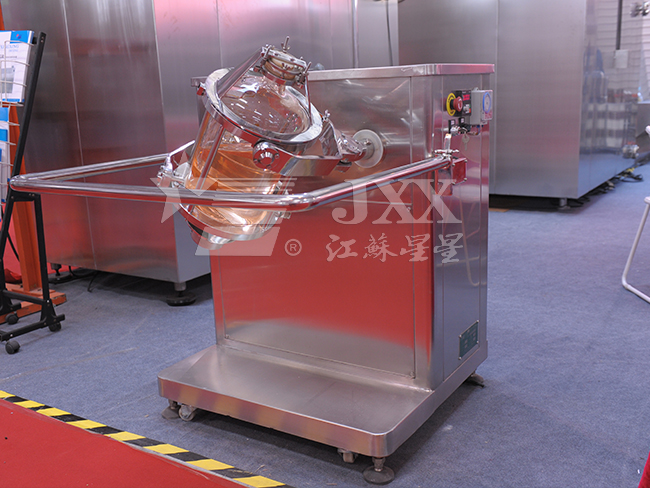

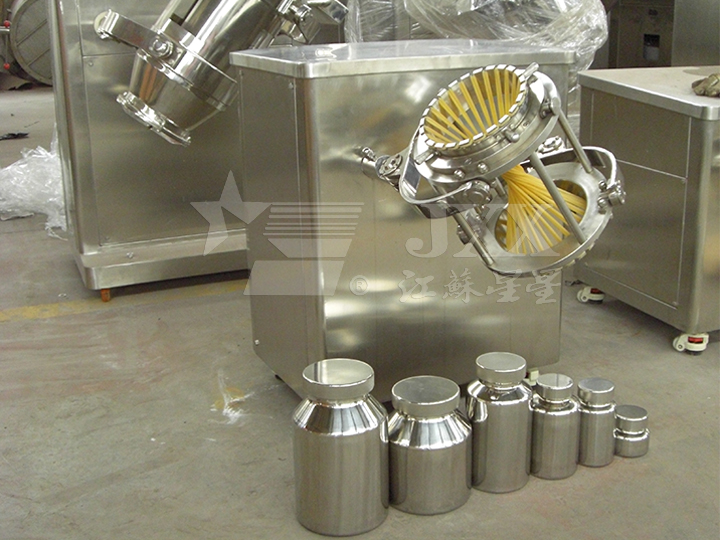

產品概述：HS系列三維運動混合機為高效率混合設備，可用于制藥、食品、化工、輕工、機械、電子、礦冶、國防工業、科研企事業單位的粉狀、粒狀物料的高均勻度混合
HS系列三維運動混合機獲得多項專利
專利號：200620018456.1 200920307169.6 200920307195.9 200920315083.8
一、設備的用途及特點
本機為高效率混合設備，可用于制藥、食品、化工、輕工、機械、電子、礦冶、國防工業、科研企事業單位的粉狀、粒狀物料的高均勻度混合。
物料在混合過程中無離心力作用，無比重偏析及分層、積聚現象，各組份可在懸殊的重量配比下均勻混合，混合率達99.9％以上。
裝料系數高，可達到80％（普通混合機僅為40％左右）且混合時間短，是目前各種混合機中的一種較理想產品。設備結構緊湊，傳動部分采用無極調速（變頻或電磁調速），操作十分方便。
料桶各處為圓弧過渡，并經過精密拋光處理，達到GMP要求。
二、工作原理

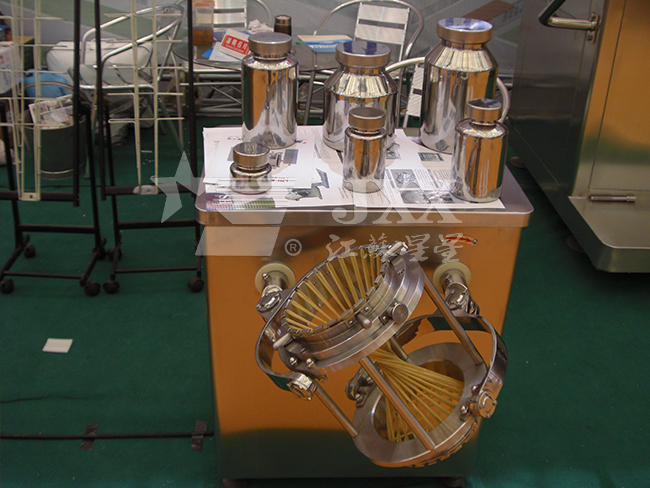

混合料桶，通過二只Y型萬向節懸裝于主、從動軸端部，二只萬向節在空間既交叉又互相垂直。當主動軸被拖動旋轉時，萬向節使料桶在空間周而復始的平移、轉動和翻滾等復合運動。物料則在筒體跟著作軸向、徑向和環向的三維復合運動。筒體內的多種物料相互流動、擴散、摻雜，最終呈均勻狀態。
三、主要技術參數
|
項目
|
單位 |
型號 |
||||||||||||
|
HS-5 |
HS-10 |
HS-15 |
HS-20 |
HS-50 |
HS-100 |
HS-200 |
HS-400 |
HS-600 |
HS-800 |
HS-1000 |
HS-1200 |
HS-1500 |
||
|
料斗容量 |
L |
5 |
10 |
15 |
20 |
50 |
100 |
200 |
400 |
600 |
800 |
1000 |
1200 |
1500 |
|
裝料容積(MAX) |
L |
4 |
8 |
12 |
16 |
40 |
80 |
160 |
320 |
480 |
640 |
800 |
960 |
1200 |
|
裝料重量(MAX) |
Kg |
2.5 |
5 |
7.5 |
10 |
25 |
50 |
100 |
200 |
300 |
400 |
500 |
600 |
750 |
|
電機功率 |
kW |
0.55 |
0.55 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
7.5 |
11 |
11 |
|
外型尺寸 |
長mm
|
720 |
850 |
900 |
1000 |
1400 |
1700 |
1800 |
2100 |
2400 |
2600 |
2650 |
2950 |
3100 |
|
寬mm
|
650 |
700 |
750 |
800 |
1000 |
1200 |
1400 |
1800 |
2200 |
2380 |
2500 |
2650 |
2850 |
|
|
高mm
|
950 |
1050 |
1100 |
1150 |
1200 |
1500 |
1550 |
1860 |
2100 |
2300 |
2460 |
2750 |
2930 |
|
|
整機重量 |
Kg |
150 |
180 |
200 |
250 |
300 |
500 |
800 |
1200 |
1500 |
2000 |
2500 |
3000 |
3500 |
|
主軸轉速 |
r/min
|
≤20 |
≤17 |
≤14 |
≤12 |
|||||||||
|
注:填裝物料的密度為0.625g/cm3,特殊規格可另行設計制造。 |
||||||||||||||
備注：所有設備都在不斷改進之中，選購設備以新版本資料為準。
